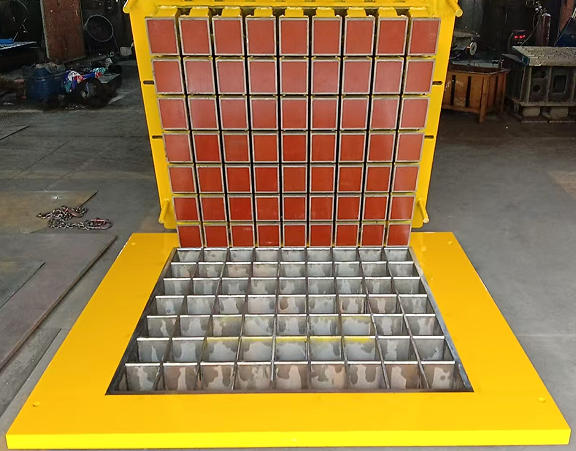

Block Muotit Betoni

lohkomuotit betoni

1. Valintaopas
Vaihe 1: Määritä lohkotyyppi ja sovellus
Selvitä ennen betonilohkomuotin valintaa, mihin tarkoituksiin lohkoja käytetään. Eri sovelluksissa on huomattavasti erilaiset vaatimukset muotin tarkkuudelle, kulutuksenkestävyydelle ja käyttöikään.

Lohkon tyyppi Tyypilliset sovellusavainvaatimukset
Ontot lohkot Kantavat seinät-, väliseinät, perustukset Ytimen tappien kohdistus (±0,3 mm), tasainen seinämän paksuus
Lukituslohkot Tukiseinät, puutarhan rajat, kaltevuussuoja Lukitustoimintojen tarkkuus (±0,2 mm), tasainen irrotus
Paver Blocks Ajotiet, kävelytiet, aukiot Pintakäsittely (Ra pienempi tai yhtä suuri kuin 1,6 µm), mittojen tasaisuus
Reunakivet Tien reunat, salaojituskanavat Pitkä kaviteetin suoruus, poistovoiman säätö
Betonilaatat Teollisuuslattiat, maan pinnoite Suuri pintatasaisuus, vääntymistä kestävä muotoilu
Suositus: Toimita toimittajalle lohkojen loppukäyttö-, jotta he voivat suositella sopivaa teräslaatua ja lämpökäsittelyä. Esimerkiksi tukiseinien lukituslohkot vaativat tiukemman ydintappien kohdistuksen kuin tavalliset ontot lohkot.

Vaihe 2: Vahvista koneen merkki ja malli
Eri konemerkeillä - HESS, MASA, ZENITH, BESSER, TIGER, Qunfeng, Hengxing, Quangong - on erilaiset rungon mitat, pultin reikien kuviot ja paikannustappien asennot. Jopa saman merkin sisällä eri malleilla voi olla erilaiset asennusliitännät.

Suositus: Kun tilaat muotteja, anna valokuva koneen tyyppikilvestä, koska se on yksinkertaisin ja luotettavin tapa varmistaa oikea istuvuus. Vanhoille tai vähemmän yleisille koneille on esitettävä vanha muotti tai yksityiskohtaiset mittapiirustukset.

Vaihe 3: Arvioi tuotantomäärä ja betoniseos
Vuosituotanto Suositeltu teräs Suositeltu lämpökäsittely Odotettu käyttöikä
Alle 200 000 yksikköä 40Cr Vakiokarkaisu 30 000-50 000 jaksoa
200 000-500 000 yksikköä 42CrMo Hiiletys 80 000-100 000 sykliä
Yli 500 000 yksikköä Työkaluteräs Hiiletys + nitraus (ydintapit) 100 000-150 000 sykliä
Betoniseoksen hankauskyky vaikuttaa suoraan muotin käyttöikään. Korkeat-hankaustekijät sisältävät kiviaineksen korkean kovuuden (kuten kvartsihiekka, murskattu kivi), terävä kiviaineksen morfologia ja kierrätettyjen materiaalien esiintyminen.

Suositus: Toimita toimittajalle yksityiskohtaiset tiedot betoniseoksesta. Erittäin hankaaville seoksille pyydä typpikäsittelyä ydintapeille ja pintakovuudelle yli HRC60.

Vaihe 4: Määritä onteloiden määrä ja vaihtotaajuus
Onteloiden määrä muottia kohden riippuu koneen kapasiteetista - yleisiin kokoonpanoihin kuuluu kaksi, kolme ja neljä onteloa muottia kohden. Enemmän onteloita tarkoittaa suurempaa tuotantoa sykliä kohden, mutta myös muotin jäykkyys ja koneistusvaikeudet lisääntyvät.

Suositus: Jos koneen tärinäteho on rajallinen, liian monet ontelot voivat aiheuttaa epätasaista tärinää ja heikentää lohkon laatua. Tuotantolinjoilla, jotka vaativat usein muottien vaihtoa, harkitse nopeaa-muottien vaihtoa, mikä voi lyhentää vaihtoaikaa 2–4 ​​tunnista 15–30 minuuttiin.

Vaihe 5: Pyydä teknistä dokumentaatiota ja näytelohkoja
Pyydä toimittajalta ennen tilauksen viimeistelyä seuraavat asiakirjat: materiaalitodistus (teräslaadun vahvistaminen), lämpökäsittelyprosessiraportti (vahvistaa pinnan kovuuden ja hiiltyneen kerroksen paksuuden), CMM-tarkastusraportti (vahvistaa mittatoleranssin ja ytimen tapin kohdistuksen) sekä asiakaspalaute ja todelliset käyttöikätiedot vastaavista muoteista.

Suositus: Pyydä kriittisissä projekteissa näytelohkoja ensimmäisestä tuotantoajosta kriittisten mittojen mittaamiseksi ja lukitusominaisuuden sopivuuden vahvistamiseksi (jos mahdollista).

2. Usein kysytyt kysymykset
K1: Mistä tiedän, milloin muotti on kulunut ja se on vaihdettava?
Kolme indikaattoria auttavat määrittämään vaihtoajankohdan:

Mittapoikkeama – Lohkon mitat ylittävät määrittelytoleranssin (esim. ±0,5 mm) eikä niitä voi korjata koneen säädöllä.

Pinnan laadun heikkeneminen – Palloissa näkyy karkeita pintoja, naarmuja, kennoa tai epätasaista pintaa.

Purkamisvaikeus – Lohkot takertuvat muottiin tai osoittavat lisääntynyttä reunahalkeilua irrotuksen aikana.

UNIKin neuvoja: Mittaa kriittiset lohkon mitat jarrusatulalla jokaisen 5 000–10 000 syklin jälkeen ja seuraa mittojen muutostrendiä. Suunnittele muotin vaihto, kun mitat lähestyvät toleranssirajaa.

Q2: Voidaanko muotteja kunnostaa? Mikä on käyttöikä sen jälkeenkunnostus?
Kyllä. Kuluneet muotit voidaan kunnostaa seuraavilla tavoilla:

Uudelleen-työstö – Kuluneet ontelot voidaan työstää uudelleen-alkuperäisiin mittoihin, vaikka vetokulma kasvaa hieman.

Uudelleen-lämpökäsittely – kuluneet pinnat voidaan uudelleen-lämpö-käsitellä pinnan kovuuden palauttamiseksi.

Kuluneiden komponenttien vaihto – Modulaarisissa muoteissa vain kulutusholkit, ydintapit tai lukkosisäkkeet on vaihdettava.

UNIKin neuvoja: UNIK tarjoaa kunnostuspalveluita. Kunnostetut muotit saavuttavat 80-90 % uuden muotin käyttöiästä 60-70 %:lla uuden muotin kustannuksista.

Q3: Kuinka monta eri lohkokokoa yksi muotti voi tuottaa?
Vakiomuotti voi tuottaa vain yhden kiinteän koon ja muodon. Useiden kokojen valmistaminen vaatii yleensä useita muottisarjoja.

UNIKin neuvo: Lukittavat lohkomuotin ontelot ovat kooltaan kiinteät, eikä niitä voi säätää. Erilaisia ​​tuotantotarpeita varten harkitse modulaarisia malleja, jotka mahdollistavat onteloliitosten muuttamisen eri kokoisten saavuttamiseksi. UNIK tarjoaa standardoituja rajapintoja UNT400/600/800-alustoilla.

Q4: Mitä eroa on kylmämuottien ja lämmitettyjen muottien välillä?
Kylmämuotit – Käytetään huoneenlämmössä. Tyypillisesti pieni-volyymituotantoon tai pienempiin muotteihin. Etuna on alhaisemmat kustannukset.

Kuumennetut muotit – Muotit kuumennetaan tiettyyn lämpötilaan (tyypillisesti 40-60 astetta). Soveltuu suuren volyymin tuotantoon parantaen betonin juoksevuutta ja kovettumisnopeutta, vähentäen purkuvirheitä.

UNIKin neuvot: Harkitse lämmitettyjä muottijärjestelmiä suurien{0}}volyymien tuotantolinjoille (vuosituotanto yli 500 000 yksikköä). UNIK voi tarjota muottimalleja integroiduilla lämmityskanavilla.

Q5: Mitä asiakirjoja tarvitaan muottien tuomiseksi maahani?
Yleensä vaaditaan seuraavat asiakirjat:

Kauppalasku – tullausarvoa varten.

Pakkauslista – Lastin tarkastusta varten.

Konossementti - Lastin noutoon.

Alkuperätodistus – Jotkut maat vaativat vahvistuksen "Made in China".

Materiaalitodistus – Vahvistaa teräslaadun ja kemiallisen koostumuksen.

Lämpökäsittelyraportti – Vahvistaa määritetyt kovuustasot.

UNIKin neuvoja: Vahvista erityisvaatimukset etukäteen paikalliselta tullimeklarilta. UNIKilla on yli 15 vuoden vientikokemus ja hän tuntee useimpien maiden tuontivaatimukset.

3. Toimialatrendit

Trendi 1: Vaihto "toiminnallisesta" "kestäväksi"

Viimeisten viiden vuoden aikana markkinoiden vaatimukset lohkomuoteille ovat siirtyneet "voiko se tuottaa lohkoja" kohtaan "säilyttääkö se tarkkuuden ja käyttöiän ankarissa olosuhteissa". Tämä muutos on johtanut korkeampiin muotin tarkkuusstandardeihin. UNIK on havainnut, että niiden tilausten osuus, jotka vaativat ytimien kohdistamistoleranssin ±0,2 mm:n sisällä, on noussut vuoden 2021 35 prosentista 58 prosenttiin vuonna 2026.

Mitä tämä tarkoittaa ostajille: Kun ostat, pyydä toimittajilta selkeästi CMM-tarkastusraportteja ja materiaalitodistuksia sen sijaan, että luottaisit suullisiin takuisiin.

Trendi 2: Nopea-muottien vaihto alan standardiksi

Perinteinen muotinvaihto kestää 2-4 tuntia, mukaan lukien purkaminen, puhdistus, uudelleenasennus ja säätö. Pikavaihtomuottijärjestelmät lyhentävät tämän ajan 15-30 minuuttiin. Tällä teknologialla on suurin levinneisyys Lähi-idän ja Kaakkois-Aasian markkinoilla, jotka ovat 72 % ja 58 %.

Mitä tämä tarkoittaa ostajille: Jos tuotantolinjasi vaatii usein tuotetyyppien vaihtoa (kuten päällystyspäällysteiden valmistamista aamulla ja onttojen laattojen valmistamista iltapäivällä), nopean-muottien vaihdon sijoitetun pääoman tuotto on yleensä alle 6 kuukautta.

Trendi 3: Tietoihin perustuva-muottien hallinta

Sulautetut RFID-sirut ovat siirtymässä muotinhallintaan. Sirut tallentavat muotin yksilöllisen tunnuksen, valmistuspäivämäärän ja kumulatiivisen syklien määrän. Tietoja voidaan lukea käsipäätteiden kautta ja integroida tuotannonhallintajärjestelmiin. UNIK on varustanut yli 200 vietyä muottia RFID-seurannalla.

Mitä tämä tarkoittaa ostajille: RFID-järjestelmät tallentavat automaattisesti muotin käyttötiedot ja lähettävät huoltohälytyksiä, kun odotettu käyttöikä lähestyy, mikä estää laatuongelmia ylikäytettyjen muottien aiheuttamat suunnittelemattomat seisokit.

Trendi 4: Paikallisesta palvelusta on tulossa kilpailukykyinen painopiste

Puhdas hintakilpailu on korvattu integroidulla "hinta + palvelu" -kilpailulla. Afrikan ja Kaakkois-Aasian markkinoilla toimittajat, joilla on paikalliset tekniset tukitiimit ja varaosavarasto, ovat saavuttamassa parempaa asiakassäilytystä.

Mitä tämä tarkoittaa ostajille: Kun valitset toimittajia, arvioi hinnan lisäksi myös heidän paikallisia palvelukykyään: Onko paikallista varaosavarastoa? Kuinka nopeasti teknisen tuen vastaus on? Tarjoavatko he asennusta ja koulutusta paikan päällä-?

Trendi 5: Kestävä kehitys ostopäätösten tekemisessä

Noin 90 % UNIKin teräksestä on peräisin kierrätetystä autoromusta, mikä säästää 0,47 tonnia CO₂:ta tuotettua muottitonnia kohden. Modulaarinen rakenne tarkoittaa myös sitä, että vain kuluneet hihat on vaihdettava, mikä johtaa 35 % alhaisempiin työkalujen käyttökustannuksiin verrattuna mono-lohkomuoteihin.

Mitä tämä tarkoittaa ostajille: Kun arvioit toimittajia, kysy heidän materiaalien kierrätysasteesta, tarjoavatko he kunnostuspalveluita ja ovatko muottimateriaalit kierrätettävissä käyttöiän lopussa.

4. Markkina-analyysi

Afrikan markkinat: Nopeimmin{0}}kasvava alue
Afrikka on nopeimmin{0}}kasvava betonilohkomuottien markkinat, ja vuotuinen kasvu on yli 12 %.

Kuljettajat – Kaupungistumisaste yli 4 % vuodessa; asuntovaje yli 20 miljoonaa asuntoa; hallitukset asettavat etusijalle kohtuuhintaisia ​​asuntoja.

Kilpailukykyinen maisema – kiinalaisilla toimittajilla on noin 65 % markkinaosuus, eurooppalaisilla 20 %, paikallisilla 15 %. Hinta-herkät asiakkaat suosivat kiinalaisia ​​muotteja.

UNIK-edut – Täydellinen linja toimitetaan Keniaan; Itä-Afrikkaan perustettu kumppanivarasto; tekninen henkilökunta, joka on lähetetty{0}}asennusohjeita paikan päällä.

Kaakkois-Aasian markkinat: tasaista kasvua
Kaakkois-Aasia on UNIKin perinteinen vahvuusmarkkina, jonka vuosikasvu on noin 7-9 %.

Ajurit – Jatkuvat infrastruktuuri-investoinnit; matkailun elpyminen ajaa lomakohteita ja kaupallisia hankkeita; vakaa asuinrakennus.

Kilpailukykyinen maisema – kiinalaiset ja thaimaalaiset toimittajat ovat ensisijaisia ​​kilpailijoita. Asiakkailla on tiukat toimitusajat 20-25 päivää alan vertailukohtana.

UNIKin edut – Quanzhoun maantieteellinen läheisyys tarjoaa 5-10 päivän toimituksen Kaakkois-Aasian satamiin; pitkäaikaiset suhteet yli 50 asiakkaan kanssa.

Lähi-idän markkinat: Premium-kysynnän vetämänä
Lähi-idän markkinoilla on korkeammat muottien tarkkuusvaatimukset kuin muilla alueilla, ja vuotuinen kasvu on noin 5-7 %.

Kuljettajat – suuret{0}}infrastruktuuriprojektit; korkealuokkainen asuin- ja kaupallinen kehittäminen; tiukat rakennusmateriaalistandardit (ASTM, BS-standardit).

Kilpailukykyinen maisema – Ensiluokkaiset eurooppalaiset tuotemerkit hallitsevat, mutta laadukkaita{0}}kiinalaisia ​​toimittajia on tulossa. Asiakkaat tarvitsevat täydelliset sertifiointiasiakirjat.

UNIK-edut – Täysi sertifiointidokumentaatio saatavilla (ISO, CE, materiaalisertifikaatit, lämpökäsittelyraportit); kumppanivarasto perustettu Jeddahiin, Saudi-Arabiaan; 20-25 päivän toimitusaika.

Latinalaisen Amerikan markkinat: potentiaalinen odottaa julkaisua
Talouden heilahtelut vaikuttavat merkittävästi Latinalaisen Amerikan markkinoihin, mutta niillä on positiiviset pitkän aikavälin{0}}kasvunäkymät, joiden vuotuinen kasvu on noin 4–6 %.

Ajurit – Pandemian jälkeinen rakennusmarkkinoiden elpyminen; kustannustehokkaiden kiinalaisten muottien kysynnän kasvu{1}}.

Kilpailukykyinen maisema – Paikallisilla valmistajilla Brasiliassa ja Meksikossa on suuri osuus, mutta Kiinan homeen tuonti kasvaa vuosi vuodelta.

UNIK Presence – Muotit on jo viety Brasiliaan, Meksikoon ja Kolumbiaan. UNIK arvioi mahdollisuutta perustaa alueellinen edustus.

Venäjän ja IVY-maiden markkinat: Post{0}}Sanktion Replacement Demand
Kansainvälisten pakotteiden vuoksi eurooppalaiset muottitoimittajat ovat menettäneet merkittävän markkinaosuuden Venäjällä, mikä luo mahdollisuuksia kiinalaisille toimittajille.

Ajurit – Paikallisen tuotannon lisääntynyt kysyntä; eurooppalaisten tuotemerkkien jättämien markkinoiden aukko; jatkuva infrastruktuurin kehittäminen.

Kilpailukykyinen maisema – kiinalaiset toimittajat täyttävät eurooppalaisten tuotemerkkien jättämän aukon, mutta heidän on toimitettava venäläisten standardien mukaiset sertifiointiasiakirjat.

UNIK Presence – Venäjälle viedään eristettyjä lohkomuotteja; kumppanivarasto perustettiin Moskovaan.
